电子设备中有各式各样的图，能够阐明它们作业原理的是电原理图，简称电路图。
电路图是阐明模仿电子电路作业原理的，它用各种图形符号表明电阻器、电容器、开关、晶体管等什物，用线条把元器件和单元电路按作业原理的联系连接起来。
一张电路图就好象是一篇文章，各种单元电路就好比是语句，而各种元器件便是组成语句的单词。
所以要想看懂电路图，还得从知道单词——元器件开端。本文把电路图中常呈现的各种符号重述一遍，期望初学者了解它们，并记住不忘。
电阻器的文字符号是“R”，电位器是“RP”，即在R的后边再加一个阐明它有调理功用的字符“P”。

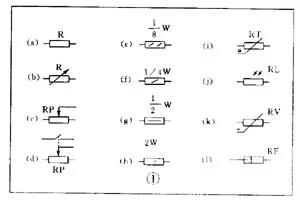

在某些电路中，对电阻器的功率有必定要求，可别离用图1中（e）、（f）、（g）、（h）所示符号来表明。
第1种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而改变的。有的是负温度系数的，用NTC来表明；有的是正温度系数的，用PTC来表明。它的符号见图（i），用θ或t°来表明温度。它的文字符号是“RT”。
第2种是光敏电阻器符号，见图1（j），有两个斜向的箭头表明光线。它的文字符号是“RL”。
第3种是压敏电阻器的符号。压敏电阻阻值是随电阻器两头所加的电压而改变的。符号见图1（k），用字符U表明电压。它的文字符号是“RV”。
第4种特别电阻器符号是表明新近呈现的稳妥电阻，它兼有电阻器和熔丝的效果。
当温度超越500℃时，电阻层敏捷脱落熔断，把电路堵截，能起到维护电路的效果。它的电阻值很小，现在在彩电顶用得许多。它的图形符号见图1（1），文字符号是“RF”。
拾音器俗称电唱头。图⑤（d）是立体声唱头的图形符号，它的文字符号是“B”；
图⑤（e）是单声道录放音磁头的图形符号。如果是双声道立体声的，就在符号上加一个“2”字，见图（f）。
扬声器、耳机都是把电信号转化成声响的换能元件。耳机的符号见图⑤（g）。它的文字符号是“BE”。扬声器的符号见图⑤（h），它的文字符号是“BL”。
电子电路中常常有必要进行电路的接通、断开或转化，这时就要运用接线元件。接线元件有两大类：一类是开关；另一类是接插件。
在机电式开关中至少有一个动触点和一个静触点。当我们用手扳动、推进或是旋转开关的组织，就能够使动触点和静触点接通或许断开，到达接通或断开电路的意图。
（c）表明推拉式开关，带一组转化触点；图中把扳键画在触点下方，表明推拉的动作；
开关的文字符号用“S”，对操控开关、波段开关能够用“SA”，对按钮式开关能够用“SB”。

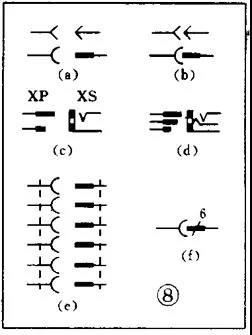

其间（a）表明一个插头和一个插座，（有两种表明方法）左面表明插座，右边表明插头；
为了简化也能够用图（f）表明，在符号上方标上数字6，表明是6极。接插件的文字符号是X。为了差异，能够用“XP”表明插头，用“XS ”表明插座。
因为继电器是由线圈和触点组两部分所组成的，所以继电器在电路图中的图形符号也包含两部分：一个长方框表明线圈；一组触点符号表明触点组合。

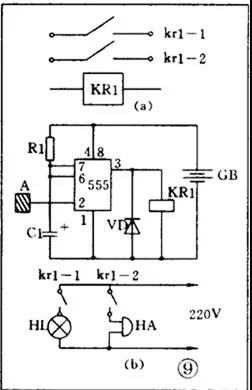

当触点不多电路最简略时，往往把触点组直接画在线圈框的一侧，这种画法叫会集表明法，如图⑨（a）。
当触点较多而且每对触点所操控的电路又各不相同时，为了便利，常常选用涣散表明法。
便是把线圈画在操控电路中，把触点按各自的作业目标别离画在各个受控电路里。这种画法对简化和剖析电路有利。
但这种画法必须在每对触点旁上继电器的编号和该触点的编号，而且规则一切的触点都应该按继电器不通电的原始状况画出。
当人手触摸到金属片A时，555时基电路输出（3端）高电位，使继电器KR1通电，触点闭合使灯点亮使电铃发声。
555时基电路是操控部分，运用的是6伏低压电。电灯和电铃是受控部分，运用的是220伏市电。
继电器的文字符号都是“K”。有时为差异，沟通继电器用“KA”，电磁继电器和舌簧继电器能够用“KR”，时间继电器能够用“KT”。

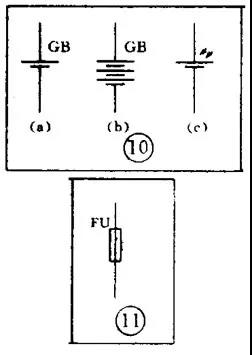

电池的图形符号见图⑩ （a）。长线表明正极，短线表明负极，有时为着重能够把短线画得粗一些；
图⑩（b）是表明一个电池组。有时也能够把电池组简化地画成一个电池，但要在周围上电压或电池的数量；
图 ⑩（c）是光电池的图形符号。电池的文字符号为“GB”。熔断器的图形符号见图 ⑪，它的文字符号是“FU”。
其间（a）为一段二极管的符号，箭头所指的方向便是电流活动的方向，便是说在这个二级管上端接正，下端接负电压时它就能导通；
图（c）是变容二极管符号，周围的电容器符号表明它的结电容是跟着二极管两头的电压改变的；
图（f）是磁敏二极管符号，它能对外加磁场作出反应，常被制成挨近开关而用在自动操控方面。
二极管的文字符号用“V”，有时为和三极管差异，也可能用“VD”来表明。

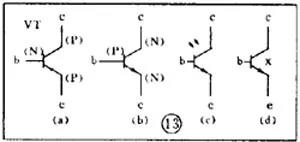

因为PNP型和NPN型三极管在运用时对电源的极性要求是不同的，所以在三极管的图形符号中应该能够差异和表明出来。
图形符号的规范规则：只需是PNP型三极管，不论它是用锗资料的仍是用硅资料的，都用图⑬（a）来表明；
相同，只需是NPN型三极管，不论它是用锗资料仍是硅资料的，都用图⑬（b）来表明；
晶闸管是晶体闸流管或可控硅整流器的简称，常用的有单向晶闸管、双向晶闸管和光控晶闸管，它们的符号别离为图⑭中的（a）（b）（c）。
其间（a）表明N沟道结型场效应管，（b）表明N沟道增强型绝缘栅场效应管，（c）表明P沟道耗尽型绝缘栅场效应管。
